Anlagenvisualisierung
Die Funktionsweise und Leistungsfähigkeit innovativer Anlagen zur Solarenergienutzung, Regenwassernutzung und Energieeinsparung lässt sich durch grafische Darstellungen der Anlagenstruktur in Verbindung mit aktuellen Messdaten leicht verständlich präsentieren.
Metric entwickelt gemeinsam mit Auftraggebern anschauliche Anlagengrafiken und schlüsselfertige Präsentationen – abgestimmt auf Gebäude, Technik, Zielgruppe und Einbausituation.
Praxisbeispiele
Bürger-Photovoltaikanlage einer Schule
Visualisierung einer 30-kWp-Photovoltaikanlage mit zusätzlicher Anzeige des Vertretungsplans auf einem 40-Zoll-Flachbildschirm in Wandeinbaumontage. Ausführung mit Holzrahmen und Verbundsicherheitsglas.

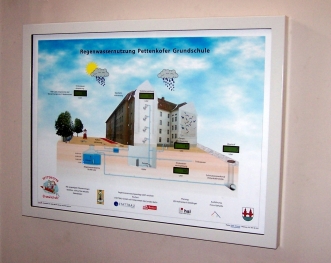

Regenwassernutzung in einer Grundschule
Darstellung der Trinkwassereinsparung, des aktuellen Pumpenzustands und des Zisternenfüllstands einer Berliner Grundschule. Ausführung mit Stahlrahmen und Verbundsicherheitsglas.

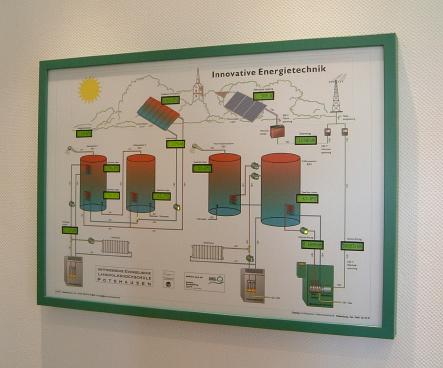

Energieversorgung einer Heimvolkshochschule
Aktuelle Messdaten von Blockheizkraftwerk, solarer Warmwasserbereitung und Photovoltaikanlage. Ausführung mit lackiertem Holzrahmen und entspiegelter Glasscheibe.

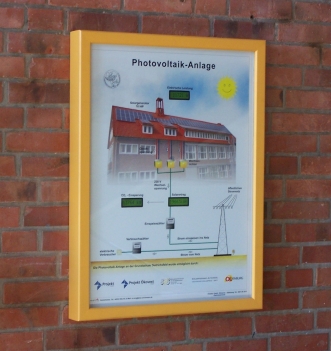

Photovoltaikanlage einer Grundschule
Darstellung der elektrischen Leistung, des solaren Ertrags und der CO₂-Einsparung der Photovoltaikanlage einer Oldenburger Grundschule.

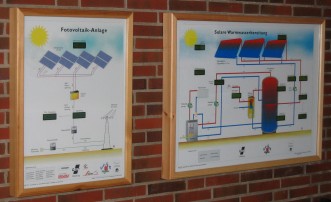

Photovoltaik und Solarwärme in einer Förderschule
Schaubilder zur verständlichen Darstellung der schuleigenen Photovoltaikanlage und der solaren Warmwasserbereitung für die Schulküche.

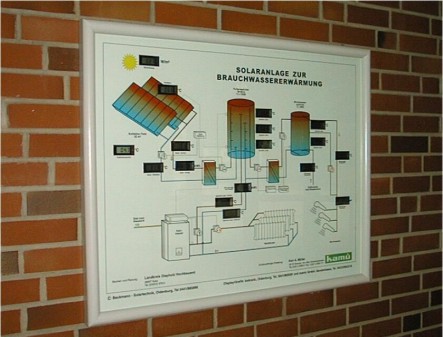

Solare Warmwasserbereitung einer Berufsschule
Schaubild zur anschaulichen Darstellung der Anlagenstruktur und der Messwerte einer solarthermischen Warmwasserbereitung.

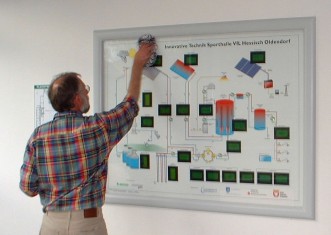

Multifunktionsanzeige einer Sporthalle
Schautafel mit aktuellen Messdaten für solare Warmwasserbereitung, Photovoltaik, Regenwassernutzung und Erdwärmeanlage. Wandeinbaumontage mit Holzrahmen und Verbundsicherheitsglas.

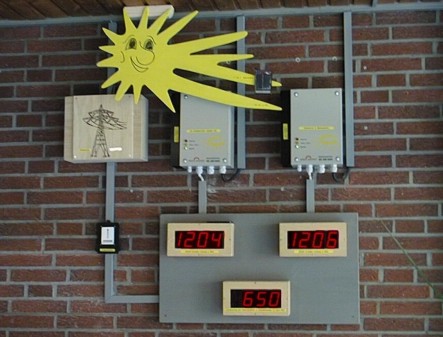

Von Schülern gestaltete Photovoltaik-Anzeige
Individuell gestaltete Messdatendarstellung mit vorbereiteten LED-Anzeigen für die Photovoltaikanlage einer Förderschule.
Kundenspezifische LED-Anzeigentafel
Anzeigentafel mit grafischer Anlagendarstellung, LED-Messwertanzeigen und Aluminiumrahmen für Photovoltaikanlagen.
Darstellbare Signale und Technik
- Temperaturfühler wie PT1000, PT100, KTY oder LM35
- Serielle Schnittstellen, unter anderem RS232, sowie Impulse von Wasser- oder Stromzählern
- LCD- und LED-Ziffernanzeigen, grafische Displays, Status-LEDs und LED-Lauflichter
- Holz- oder Metallrahmen, Acryl- oder Sicherheitsglas sowie Aufputz- oder Wandeinbaumontage
- Optional: Datenlogger zur Aufzeichnung der dargestellten Messwerte
Anlagenvisualisierung anfragen
